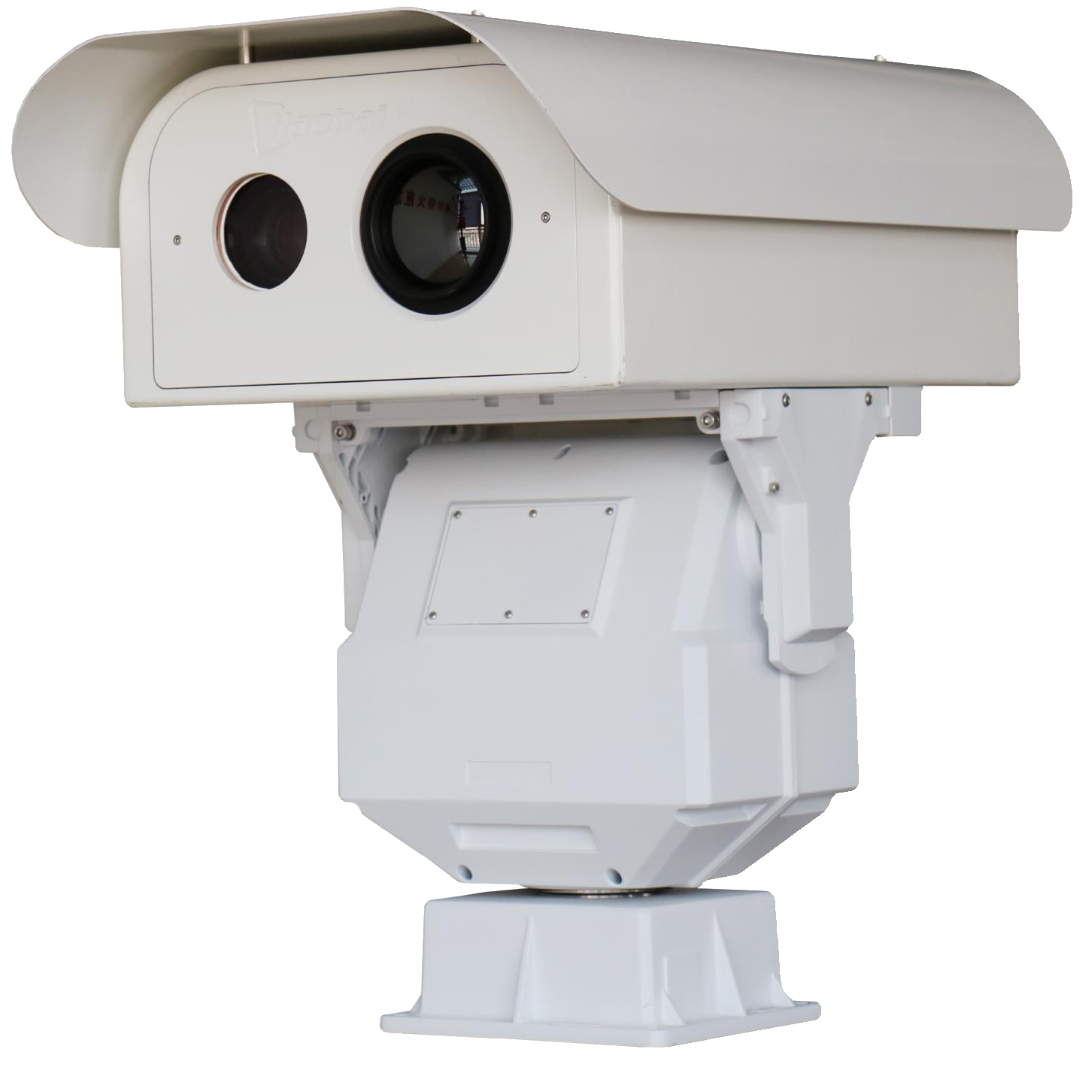

5KM 高清双光谱顶载摄像机
HH160(Y1-100/50X-P)
- 单IP双路编码
- 具有3D云台控制，支持线扫、巡迹、预置点、巡航组、苹果皮、螺旋、守望功能
- 设备支持移动侦测、区域入侵、热成像高温报警、可见光烟雾报警
- 识别具备火点锁定、视窗同步、太阳防灼伤、干扰源屏蔽功能
- 全天 24 小时连续工作情况下，寿命≥5 年
产品概述
PROCUCT OVERVIEW应用领域：
森林防火、智慧城市、高空瞭望、道路交通、景区监控。
功能特点：
1.通过单 IP 实现热成像和可见光双视频输出，画中画叠加。
2.具有3D云台控制，支持线扫、巡迹、预置点、巡航组、苹果皮、螺旋、守望功能。
3.设备支持移动侦测、视频遮挡、区域入侵、热成像高温报警、可见光烟雾报警。
4.识别具备火点锁定、视窗同步、太阳防灼伤、干扰源屏蔽功能。
5.支持光学防抖、电子防抖等技术，解决环境振动所引起的图像抖动、模糊问题，提高用户体验。
6. 多层镀膜高透玻璃，防尘、防水，防结雾、防结霜，镜头图像同轴度误差≤1/10。
7.全金属外壳，隐蔽走线工艺，采用模块化结构，基于一体化、集成化设计，方便安装维护。
8.水平连续旋转，垂直-45～+45°，控制精度0.01°，定位精度0.1°。
9.防护等级IP68，充氮舱体内无水汽，确保镜头、相机的耐用性，更加适应高温高寒、潮湿等恶劣环境。
10.支持直流 48V、交流 220V 中一种或多种供电方式，额定电源电压的-15%~10%范围内正常工作。
11.浪涌符合GB/T 17626.5-2019，电磁兼容、绝缘电阻、抗电强度，符合 GA/T 1127-2013，在全天 24 小时连续工作情况下，寿命≥5 年。
技术参数
SPECIFICATION
| HH160(Y1-100/50X-P) | |
热成像 | 传感器类型 | 氧化钒非制冷焦平面探测器 |
最大成像尺寸 | 640*512（最低384*288） | |
像元 | 17μm | |
镜头焦距 | 100mm，75mm镜头可选 | |
可见光 | 传感器类型 | 1/1.8″ SONY CMOS |
最低照度 | 彩色:0.005 Lux @(F1.4,AGC ON);黑白:0.001Lux @(F1.4,AGC ON) | |
焦距 | 6-300mm，50 倍光学变倍 | |
有效像素 | 400万 | |
视频压缩 | H.265/H.264/MPEG4/MJPEG视频格式，持视频码率32Kbps～16Mbps，60Hz30帧/秒 | |
可见光成像功能 | 支持SD卡本地存储（最大128G），支持区域入侵、越界入侵，支持电子透雾、自动白平衡、背光补偿、强光抑制、超宽动态、电子防抖、3D数字降噪 | |
防护罩 | 视窗 | 双视窗设计，红外高校增透光学玻璃，透过率＞98％ |
自动温控范围 | 内置加热、制冷等温控元件，自动开启关闭 | |
云台功能 | 垂直范围 | -45°～+45° |
水平范围 | 水平360°连续旋转 | |
水平速度 | 0.01°/S ～ 30°/s | |
垂直速度 | 0.01°/S ～ 15°/s | |
预置点个数 | 200个 | |
巡航模式 | 预置位、削苹果皮、螺旋巡航扫描/自动扫描 | |
角度回传 | 支持查询角度回传功能（可选配实时角度回传） | |
3D功能 | 支持 | |
网络和通讯 | 网络协议 | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,等多种网络协议 |
RS485控制接口 | Pelco-D协议，波特率2400、4800、9600、19200可选 | |
应用编程接口 | 支持软件集成的开发式API，支持ONVIF2.0、GB28181协议，支持SDK和第三方平台接入 | |
系统参数 | 输入电源范围 | AC24V±25％，50/60Hz；DC24V±10％；120W |
输入接口 | 1路10M/100M自适应以太网口，1路AC24V/DC24V预留RS422/485和模拟视频（可选） | |
环境指标 | 工作温度：-40℃～+65℃ 湿度：＜90％RH 防雷击浪涌：符合GB/T17626.5电源口四级标准，其他口三级标准； 电源：4000V（线对地4000V，线对线2000V） 通讯视频信号：2000V（线对地2000V，线对线1000V） 防盐雾：在PH值6.5～7.2，连续喷雾48小时，表面无变化 防护等级：IP66 | |
整机重量 | ≤35kg | |
整机尺寸 | 643（L）*404（W）*617（H） | |
产品型号应用示例
APPLICATION EXAMPLESN
